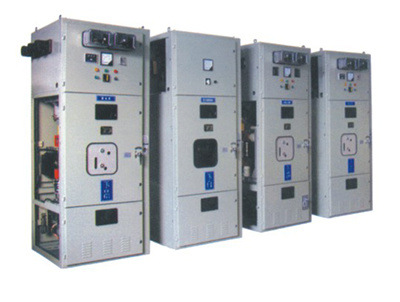

XGN66-12(Z) 型固定式封闭开关设备

产品分类

产品名称

XGN66-12(Z) 型固定式封闭开关设备

没有此类产品
产品描述



一、概述

XGN66-12型固定式封闭开关设备(以下简称开关柜)是我公司新一代高压电器成套产品,符合国家标准GB3906《-35KV交流金属封闭开关设备》电气部DLT404《户内交流高压开关柜订货技术条件》的要求,也满足国际标准IEC298《1 kV以1:52kV以下交流金属封闭开关设备和控制设备的要求》。

该产品吸收了国外的先进技术,它体积小,仅是普通开关柜体积的50%;断路器具冇可靠性高,性能好;“五防”联锁机械可靠、简单等优点。开关柜是3.6、7.2、12kV三相交流电50Hz单母线分段的户内成套装置,作为接受和分配电能之用。并具有对电路进行控制、保护和监测等功能,可使用在各类型发屯厂、变电站及工矿企业,高层建筑等场所,也可与环网柜组合应用于开闭所中。

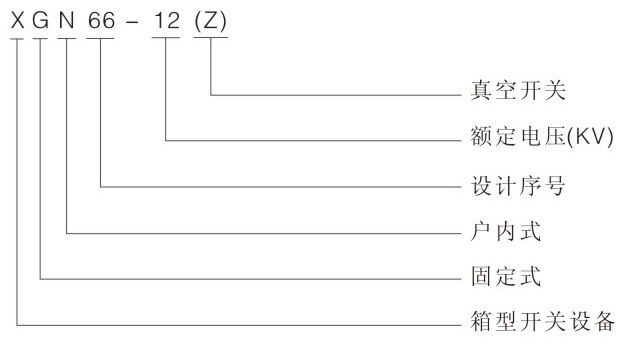

二、型号含义



三、使用的环境条件

1、海拔高度不超过1000m;
2、环境温度:-25℃〜+40℃, 24小吋内平均温度不超过+35℃;
3、水平倾斜度不大3℃;
4、地震烈度不超过8℃;
5、无剧烈震动和冲击及爆炸危险场所。


四、结构特点

1、柜体采用优质角钢焊接而成。
2、断路器室位于柜体(下)部,安装、调试、维护方便;标准配装ZN63A(VSI-12)断路器,并设有压力释放通道,确保人身安全。
3、采用先进可靠的旋转式隔离开关,可在主母线带电下安全进入断路器室检修。
4、整柜防护等级IP2X。
5、设有可靠功能齐全的强制性机械闭锁装置,简便有效达到“五防”要求。
6、具有可靠的接地系统。
7、门上装有观察窗,可清楚观察到柜内元件地工作状态。
8、操作机械闭锁采用XGN2-12柜用的JSXGN闭锁机构,简单可靠方便实用。
9、进山线电缆低于柜底前部,方便用户连接。
