一、产品特点

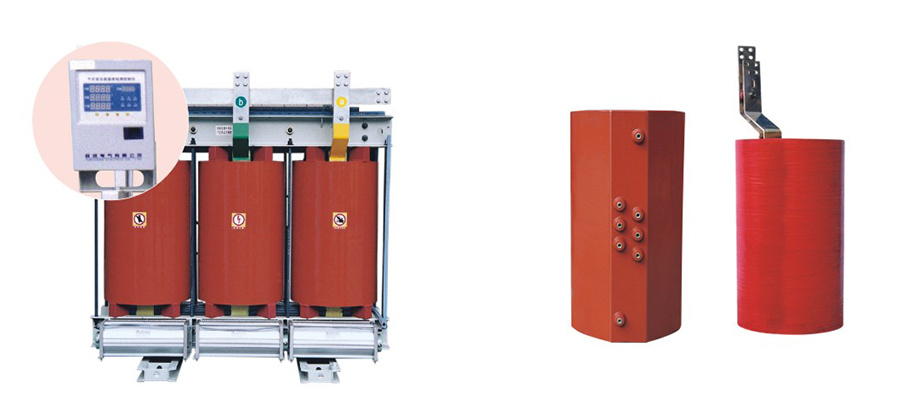

树脂绝缘干式变压器是我公司进国外先进技术，自主开发了SC9、SCB9系列以及SC10、SCB10系列带填料薄绝缘干式变压器，由于线_被破坏氧树脂包封，所以难燃、防火、防爆，免维护，无污染，体积小，可直接安装在负荷中心。同时科学合理的设计和浇注工艺，使产品局部放电量更小，噪声低，散热能力强，在强迫风冷条件下可以在140%额定负载下长期运行，并配有智能温控仪，具有故障报警，超温报警，超温跳闸以及黑闸了功能，并通过RS485串行接口与计算机相连，可以集中监视和控制。

由于我公司干式变压器具有以上特点，因此广泛用于输变电系统，如宾馆饭店，机场，高层建筑，商业中心，住宅小区等東要场所，以及地铁，冶炼电厂、轮船、海洋钻井平台等环境恶劣场所。

二、铁心

铁心选用进口优质冷轧硅钢片，全斜接缝结构，心柱采用F级无纬粘带绑扎，铁心衣面采用环氧树脂包封，降低了空载损耗，空载电流和铁心噪声，夹件和紧固经特殊农面处理，使产品外观质量有了进一步提高。

三、高压绕组

高压绕组用带填料环氧树脂真空浇注，极大地减小了局放量,提高了线圈电气强度，绕组内外壁用玻璃纤维网格板填充，增强了线阐的机械强度，提高了产品抗突发短路的能力，线圈永不开裂。

四、低压绕组

低压绕组采用箔式结构，解决了用线绕时轴向螺旋角问题，使安匣更平衡。同时线圈采用轴向冷却风道，增强了散热能力，绕组层间采用了DMD环氧树脂预浸布，整体固化成形。

五、制造工艺

线圈在高精度绕线机上绕制，低压绕组采用箔式绕制结构。变压器容量较火时有通风道。绕制完毕后进行真空干燥，整个浇注及固化过程完全按照工艺要求进行操作，所有过程都需有严格的监视，并视情况进行调整。浇注的精密制造过程使线圈无气泡、空穴，使制成的变压器达到优质运行效果。
