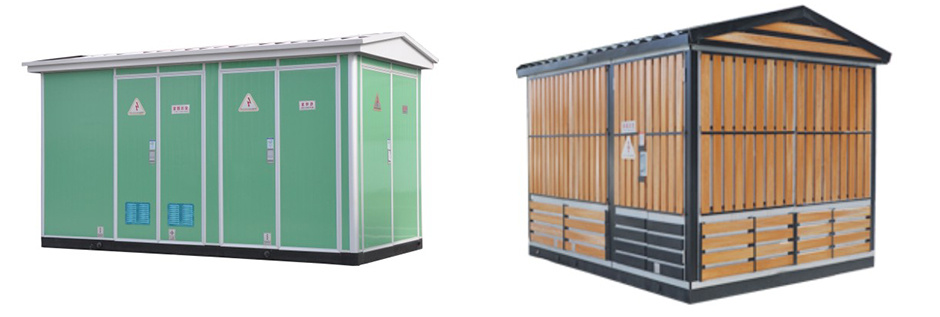

YB-12/0.4(F-R) 户外预装式变电站（欧式）

一、功能及特点 1、高压开关设备、变压器、低压开关设备三位一体，成套性强；2、高、低压保护完善，运行安全可靠，维护简单；3、占地少，投资省、生产周期短、移动方便；4、接线方案灵活多样；5、结构独特：独特蜂窝式结构双层（复合板）外壳牢同，隔热又散热迪风、美观、防护等级高，外壳材料有不锈钢钛合金、铝合金、冷轧板、彩钢板可选；6、型式多样：通用型、别墅型、紧凑型等多种样式；7、高压环网柜内可装配网自动化

所属分类：

产品详情

一、功能及特点

1、高压开关设备、变压器、低压开关设备三位一体，成套性强；

2、高、低压保护完善，运行安全可靠，维护简单；

3、占地少，投资省、生产周期短、移动方便；

4、接线方案灵活多样；

5、结构独特：独特蜂窝式结构双层（复合板）外壳牢同，隔热又散热迪风、美观、防护等级高，外壳材料有不锈钢钛合金、铝合金、冷轧板、彩钢板可选；

6、型式多样：通用型、别墅型、紧凑型等多种样式；

7、高压环网柜内可装配网自动化终端(FTU)实现短路及单相接地故障的可靠检测，具备“四遥”功能，便于配网自动化升级。

二、用途

广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设施等户内外场所。

三、型号含义

四、正常使用条件

1、海拔高度不超过1000m;

2、环境温度：-25℃〜+40℃;

3、相对湿度：日平均值不大于95%，月平均值不大于90%;

4、安装场所：无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。

五、高压侧

智能体化变电站高压一般采用负荷开关一熔断器组合电器保护，熔断器一相熔断后，三相联动脱扣，负荷开关有压气式、真空、六氟化硫等型式可选，可配电动操作机构，实现自动化升级；熔断器为高压限流熔断器，带撞击器，动作可靠，开断容量大，主要技术参数见下表。对于800kVA以上的变压器，可选用ZN12, ZN28, VS1等真空断路器保护。

六、低压侧

低压侧主开关采用万能式或智能型断路器，选择性保护；出线开关选用新型塑壳式开关体积小、飞弧短，最多可达30回路；智能型自动跟踪无功补偿装置，有接触器和无触点两种投切方式供用户选用。
