XL-21型动力配电柜

产品分类

产品名称

XL-21型动力配电柜

没有此类产品
产品描述
一、概述

XL-21型动力配电柜适用于发电厂及工矿企业,交流电压500V及以下的三相三线、三相四线、三相五线制系统,作动力照明配电之用。

XL-2型动力配电柜系户内装置,靠墙安装,屏前检修。

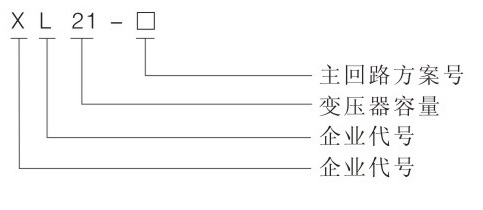

二、型号及含义




三、使用环境条件

1、环境温度:-50℃〜+40℃,且24H内的平均温度不超过+36℃;
2、海拔高度:不超过2000m;
3、相对湿度:在周围空气湿度为+40℃时不超过50%;在较低湿度下可以有较高的相对湿度(如:+20℃时为90%),考虑到温度的变化允许产生适度的凝霜;
4、设备安装时与垂直面的倾斜度应不超过5°,设备应安装在无剧烈震动、无冲击及无腐蚀的场所。


四、产品结构

XL-21型低压动力配电柜系户内靠墙安装,单面前开门的配电装置。其基本结构采用钢板弯制及角钢焊接而成。前右侧可装设刀开关操作手柄,作为电源切断与接通操作之用,箱门上可裝设操作按钮,指示灯及显示仪表,打开箱后,配电箱内部设备全为敞露,便于检修维护。本配电箱装冇空气断路器,熔断器作为短路保护外,还装有接触器和热继电器。门与壳体均焊有接地螺钉,确保壳体与地连接可靠。

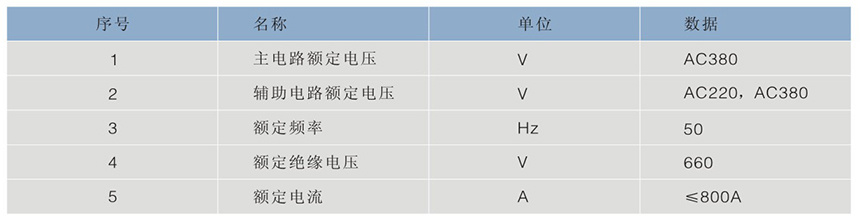

五、主要技术参数


未找到相应参数组,请于后台属性模板中添加
