GCK型低压抽出式成套开关设备

产品分类

产品名称

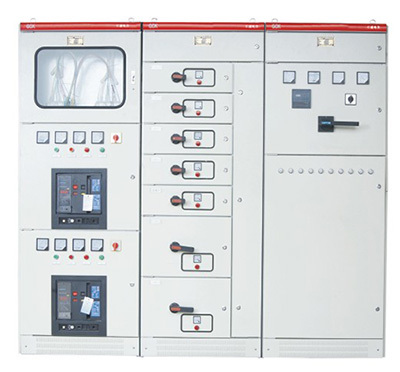

GCK型低压抽出式成套开关设备

没有此类产品
产品描述





一、适用范围

GCK (功能等间于或优于GCL)低压抽出式成套开关设备(以下简称“开关设备”)适用于额定工作电压380V,交流三相四线、三相五线系统,作为电力系统的发电厂、变电站、工矿企业和高层建筑中受电、馈电、无功功率补偿、电能计量、照明及电动机集中控制之用。

本产品符合:GB7251《低压成套开关设备和控制设备》、JB/T9661《低压抽出式开关设备》、EC439低压成套开关设备和控制设备》标准。






二、型号及其含义





三 、正常使用条件

1、海拔高度:2000m及以下。
2、环境温度:-5℃~+ 40℃,日平均温度不高于+35℃。
3、相对湿度:在温度为+40℃时不超过50%;在温度较低时允许有较高的相对湿度,有可能偶然产生凝露;例如+20℃时为90%。
4、没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。
5、与垂直面倾斜不超过5°。
6、适用于以下温度的运输和储存过程,-25℃~+55℃,在短时间内(不超过24
h)不超过+70℃。
7、如上述使用条件不能满足时,应由用户在订货时向本公司提出,协商解决。


四、主要技术参数

1、额定绝缘电压:660V、1000V;
2、额定工作电压:380V、660V;
3、辅助电路额定电压:AC220V、380V、DC110V、220V;
4、额定频率:50Hz~ (60) Hz;
5、额定电流:水平母线≤3150A;垂直付线630A、800A, 1200A
6、额定短时耐受电流:50、80kA/1s,中性母线30kA/1s;
7、额定峰值电流:105kA/0.1s,50kA/0.1s;
8、功能单元(抽屉)分断能力:50kA (有效值);
9、外壳防护等级:IP30、IP40;
10、母线设置:三相叫线制、三相五线制;
11、操作方式:就地、远方、自动。
