一、适用范围

GCS型低压抽出式成套开关设备(以下简称“开关设备”）足我公司为满足广大设计単位和电力用户的要求设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关设备。该产品目前已被电力用户广泛选用。

开关设备适用于发电厂、石汕、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz、额定工作电压为380V(400V)、（660V),额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。开关设备的基本形式(见图1)。

本产品符合：GB7251低压成套丌关设备和控制设备》、JB/T9661《低压抽出式开关设备》、IEC439《低压成套开关设备和控制设备》标准。

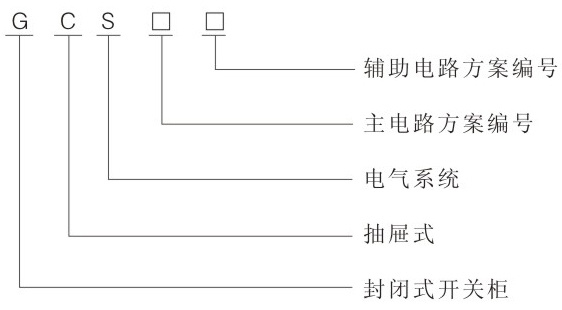

二、型号及其含义

三、正常使用条件

1、周围空气温度：-5℃~ + 40℃;円平均温度不得高+35℃。超过时，需根据实际情况降容运行。

2、海拔高度：2000m及以下。

3、相对湿度：最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度：如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。

4、安装倾斜度不超过5°,且整组柜列相对平整(符合GBJ232-82标准）。

5、开关设备应安装在无剧烈振动和冲击以及不足以使电器元件受到不应有腐蚀的场所。

注：用户有特殊要求时，可以与本公司协商解决。

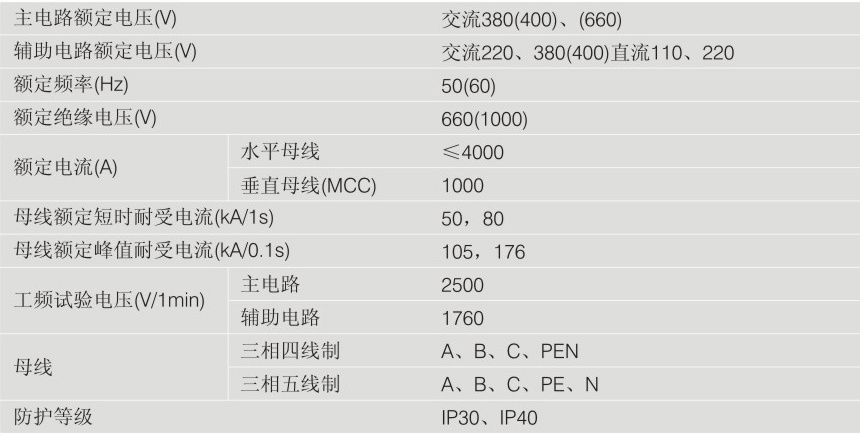

四、主要技术参数(见表1>
