HXGN15-12(F) HXGN15-12(F-R) 箱式固定交流金属封闭开关设备

产品分类

产品名称

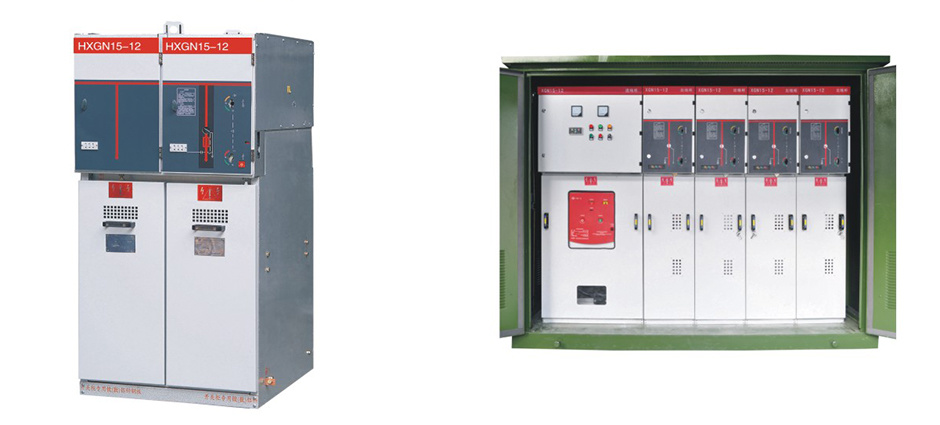

HXGN15-12(F) HXGN15-12(F-R) 箱式固定交流金属封闭开关设备

没有此类产品
产品描述
一、 产品概述

HXGN15-12(F)、HXGN15-12(F • R)箱式固定交流金属封闭开关设备(以下简称“开关设备”),用于额定电压12kV、额定电流630A及以下的环网供电或幅射型供电系统屮,尤其适合装入预装式变电站作为电力系统的控制和保护。木产品内装绝缘外壳的FLN36-12D型六氟化硫负荷开关或FLRN36-12D型负荷开
关一溶断器组合电器,具有体积小、重量轻、操作简便、操作力轻、联锁可靠、免维护等特点,是城市电N改造和建设需要的新一代高压开关设备。

本产品符合:GB3906《3~35kV交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准的共用技术要求》,IEC298《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》,DL/T404《户内交流高压开关拒订货技术条件》标准。

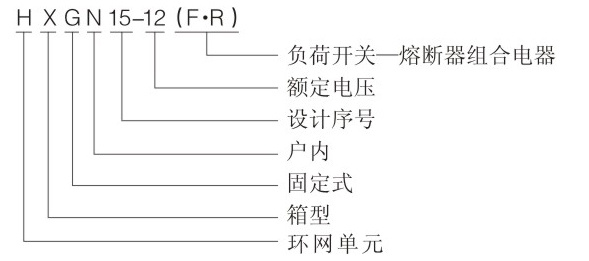

二、 型号及其含义



三、正常使用条件下

1、周围空气温度:-15℃~+40℃;
2、海拔高度:1000m及以下;
3、湿度条件:
  日平均值不大于95%,水蒸气压力日平均值不超2.2kPa;
  月平均值不大丁90%,水蒸气压力月平均值不超1.8kPa。
4、地震烈度:不超过8度;
5、没有腐蚀性或吋燃性气体等明显污染的场所。
注:超出上述正常使用条件时,用户可与本公司协商。


四、结构

开关设备由柜体、主开关(SF6负荷开关或组合电器)、接地开关、仪表室、母线及其它电器元器件和辅助元件组成。

柜体由敷铝锌钢板经模数化成形组装而成。柜背后设有泄压通道,在出现内部故障时保护操作人员。

母线室的母线覆合绝缘,直接连接在负荷开关的接线端子上。三相母线按纵向排列,使得开关设备左右可任意扩展,极易变换其布局。

仪表室位于开关设备的上部,室内可装设电流表、电压表、指示灯以及电动操作机构等。
